關于屏幕概念的炒作，從之前的IPS、AMOLED、SLCD的面板之爭，到現在清一色標榜自己是OGS全貼合屏幕，如何如何輕薄、透光、圖像“浮現”在屏幕上，蘋果則貌似更為“高端”，傳出了In-cell/On-cell的概念。煮機做這期關于OGS/In-Cell/On-Cell屏幕的科普，力求通俗易懂，望以最簡單的方式讓大家了解真相。
要徹底了解In-Cell/On-Cell/OGS等等屏幕，就得先知道屏幕的基本結構組成。

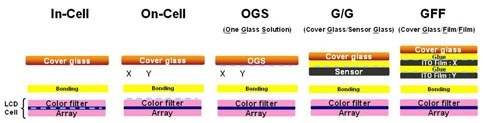

從上到下，屏幕的基本結構分為三層，保護玻璃（最上面橙黃色標注了Cover glass的部分），觸控層（圖中一點點淡藍色虛線，標注了X、Y的部分)，顯示面板。
保護玻璃沒什么好說的，康寧大猩猩玻璃就是。觸控層的話，就是由ITO觸控薄膜和ITO玻璃基板組成。顯示面板可細分的程度高，這里只大致排列下：從上到下，分別是上玻璃基板（粉紅色標注了Color filiter的區域，即彩色濾光基板），液晶層（藍條），下玻璃基板（粉紅色標注了Array的區域，即薄膜電晶體基板）。最后，還需要指出的是，保護玻璃/觸控層與顯示面板之間，一般貼合技術會形成一層空氣（即圖中標注了Bonding的金黃色區域），如果采用全貼合技術去除這層空氣，屏幕反光會大大減少，點亮屏幕時就顯得更為通透，熄屏時更加黑沉，沒有灰白的觀感。
傳統的G/G、GFF屏幕，都是標準的保護玻璃+觸控層+顯示面板層的結構，不同之處在于觸控層。G/G屏幕的觸控層是由1層ITO玻璃基板+1層ITO觸控薄膜組成，GFF屏幕的觸控層則有2層ITO玻璃基板+2層ITO觸控薄膜（ITO：X和ITO：Y）。顯然，G/G屏幕更薄一些。
今天各廠家標榜的OGS屏幕、In Cell/On Cell屏幕，為何值得拿出來吹噓，是因為它們都是保護玻璃層+顯示面板層的結構，少了一層觸控層，更加輕薄。那中間的觸控層哪去了呢？這正好是區分In Cell/On Cell屏幕和OGS屏幕的關鍵。In Cell/On Cell屏幕是將觸控層和顯示面板整合在了一起，OGS屏幕是將保護玻璃層和觸控層整合在了一起。為了爭奪產業話語權，觸控模塊廠商力推OGS，而顯示面板廠商如LG、三星、夏普等則力推In-Cell/On-Cell。
可能還有人追根究底，既然In Cell屏幕和On Cell屏幕都是將觸摸層和顯示面板整合在一起，那如何區分In Cell和On Cell？這跟ITO薄膜嵌入顯示面板的位置有關。所謂On Cell，就是將ITO觸控薄膜放在了顯示面板的上玻璃基板之上，三星幾代Galaxy旗艦就是這么做的；至于In-Cell，則是將ITO觸控薄膜放在了顯示面板的上玻璃基板之下，一般是與液晶層融合在一起，代表機型是蘋果的iPhone 5。
